第三讲 基于特权级的隔离与批处理

第一节 从 OS 角度看计算机系统



向勇 陈渝 李国良



2022年春季

第一节 从 OS 角度看计算机系统

操作系统位于硬件（HW）和应用（APP）之间
只有理解OS与HW/APP的关系，才能更好掌握OS

  • OS与硬件的关系
  • OS与应用程序的关系
  • 隔离（isolation）机制
    • 为什么隔离
    • 什么是隔离
    • 隔离的方法

OS与硬件的关系

  • 计算机系统
  • 计算机系统抽象层次
  • 软硬件接口
  • 虚拟与抽象
  • u/rCore与RISC-V

OS与硬件的关系

硬件 支持 OS 支持 应用

计算机系统

广义的定义, 计算机系统（computer architecture）是一种抽象层次的设计，用于实现可有效使用现有制造技术的信息处理应用。
-- cs-152 berkeley

OS与硬件的关系

硬件 支持 OS 支持 应用

计算机系统抽象层次

广义的定义, 计算机系统（computer architecture）是一种抽象层次的设计，用于实现可有效使用现有制造技术的信息处理应用。
-- cs-152 berkeley

OS与硬件的关系 -- 软硬件接口

硬件 与 OS 的 边界 ：指令集+寄存器

OS与硬件的关系 -- 虚拟与抽象

OS 对 硬件 的虚拟与抽象

OS与硬件的关系 -- u/rCore与RISC-V

OS与硬件的关系 -- u/rCore与RISC-V

OS与应用程序的关系

  • 提供服务
  • 系统调用
  • memory layout

OS与应用程序的关系 -- 提供服务

通过系统调用来提供服务
OS/APP的接口（边界之一）：系统调用

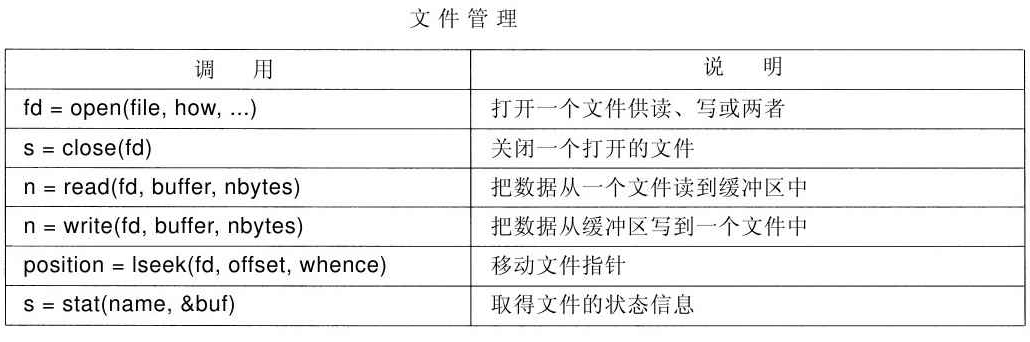

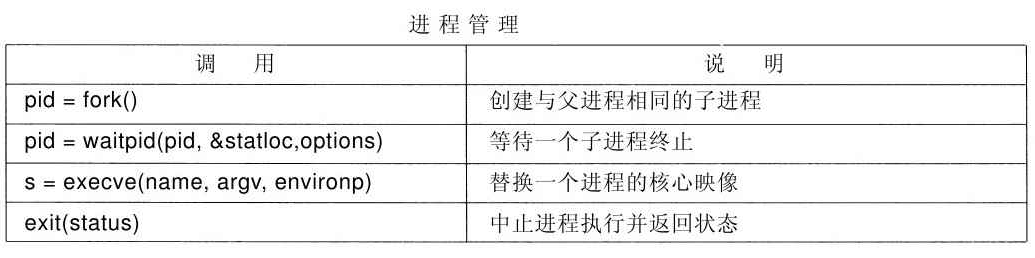

OS与应用程序的关系 -- 系统调用

  • 程序调用 ssize_t read(int fd, void *buf, size_t count); 会发生什么？
  • 我们可以在应用程序中直接调用内核的函数吗？
  • 我们可以在内核中使用应用程序普通的函数调用吗？

OS与应用程序的关系 -- 系统调用

  • 程序调用 ssize_t read(int fd, void *buf, size_t count); 会发生什么？
  • 我们可以在应用程序中直接调用内核的函数吗？
  • 我们可以在内核中使用应用程序普通的函数调用吗？
  • 函数调用的特征
    • 好处：执行很快；
    • 好处：灵活-易于传递和返回复杂数据类型；
    • 好处：程序员熟悉的机制,...
    • 坏处：应用程序不可靠，可能有恶意，有崩溃的风险

OS与应用程序的关系 -- memory layout

OS/APP的边界之二：memory layout

OS与应用程序的关系 -- memory layout

OS/APP的边界之二：memory layout

隔离机制

  • 为什么隔离
  • 什么是隔离
  • 隔离的方法

隔离机制 -- 为什么隔离？

隔离要解决哪些问题？

  • 防止程序 X 破坏或监视程序 Y
    • 读/写内存，使用 100％的 CPU，更改文件描述符
  • 防止进程干扰操作系统
  • 防止恶意程序、病毒、木马和 bug

    • 错误的过程可能会试图欺骗硬件或内核

隔离机制 -- 什么是隔离？

  • 隔离的定义
    • 操作系统中的应用程序不会影响（或破坏）其他应用或操作系统的正常执行或信息泄露
  • 隔离的本质是在需要交换信息或共享资源的情况下才出现
  • 隔离并不意味着不要共享

隔离机制 -- 什么是隔离？

隔离需要建立边界（boundary）

  • 边界决定了各自的势力范围，跨界即共享资源有风险
  • 强制隔离以避免有问题的单元对整个系统的安全影响
  • 运行的程序通常是隔离的单元

隔离机制 -- 主要的隔离方法

  • 隔离的方法分类
    • 基于软件的隔离
    • 基于硬件的隔离
    • 基于网络的隔离

隔离机制 -- 主要的隔离方法

OS隔离APP的分类

  • 对控制的隔离：特权级机制
    • 用户态 vs 内核态
  • 对数据的隔离：地址空间
    • 用户地址空间 vs 内核地址空间
  • 对时间的隔离：中断处理
    • 随时打断正在执行的用户态App
  • 对破坏隔离的处理：异常处理
    • OS在内核态及时处理用户态App的异常行为

隔离机制 -- 主要的隔离方法 -- 虚拟内存

  • 虚拟内存
    • 读写内存的安全性问题
    • 进程间的安全问题
    • 内存空间利用率的问题
    • 内存读写的效率问题
  • 地址空间 address spaces
    • 一个程序仅寻址其自己的内存
    • 每个程序若无许可，则无法访问不属于自己的内存

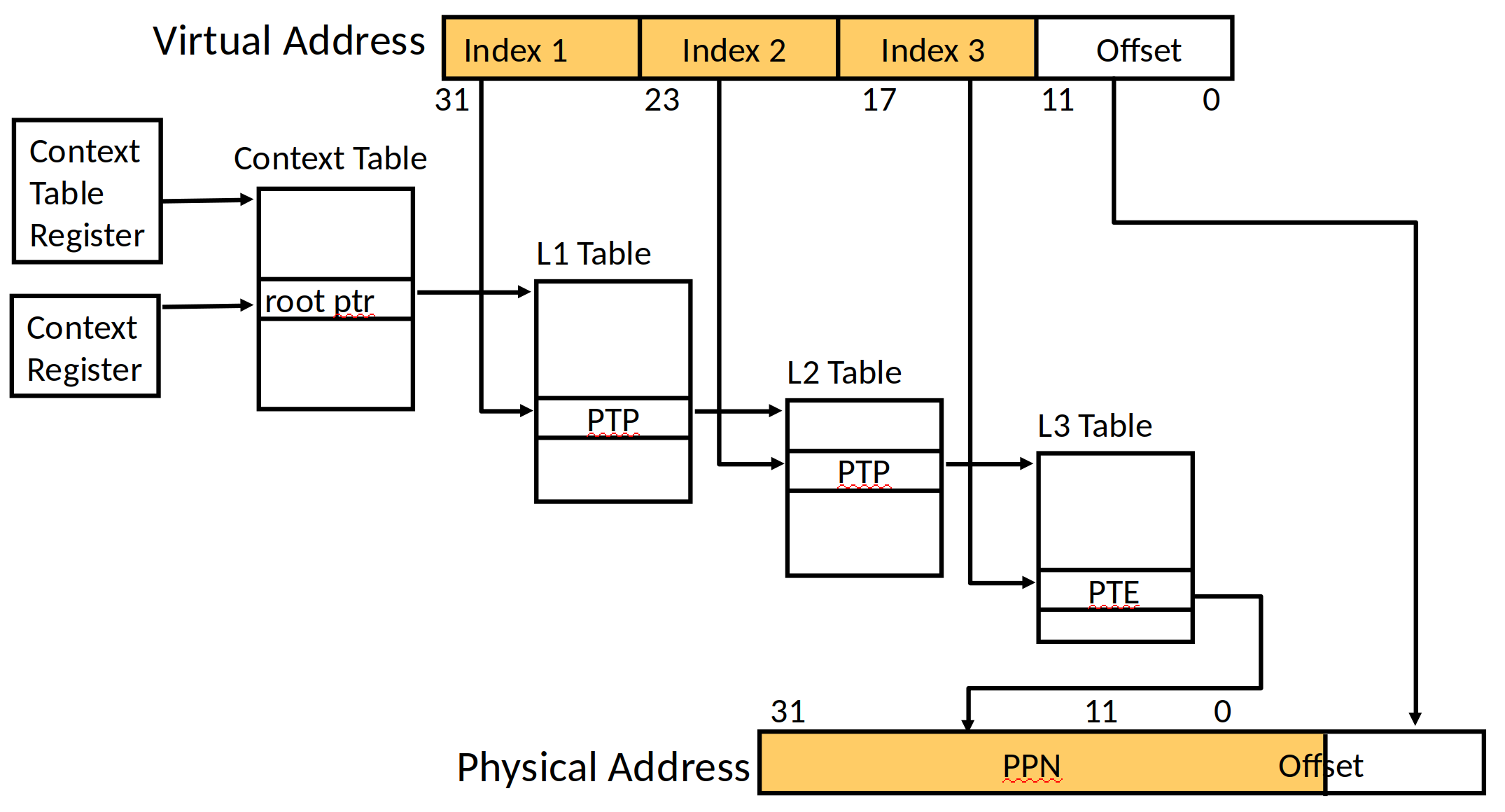

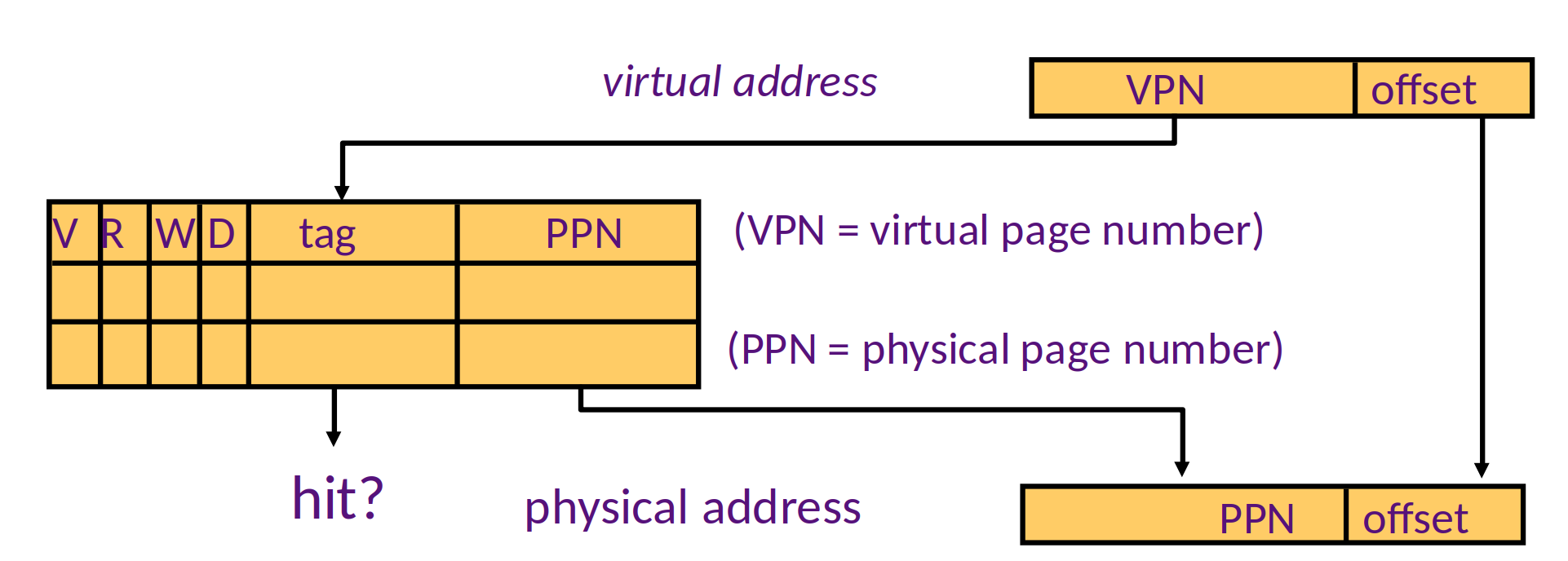

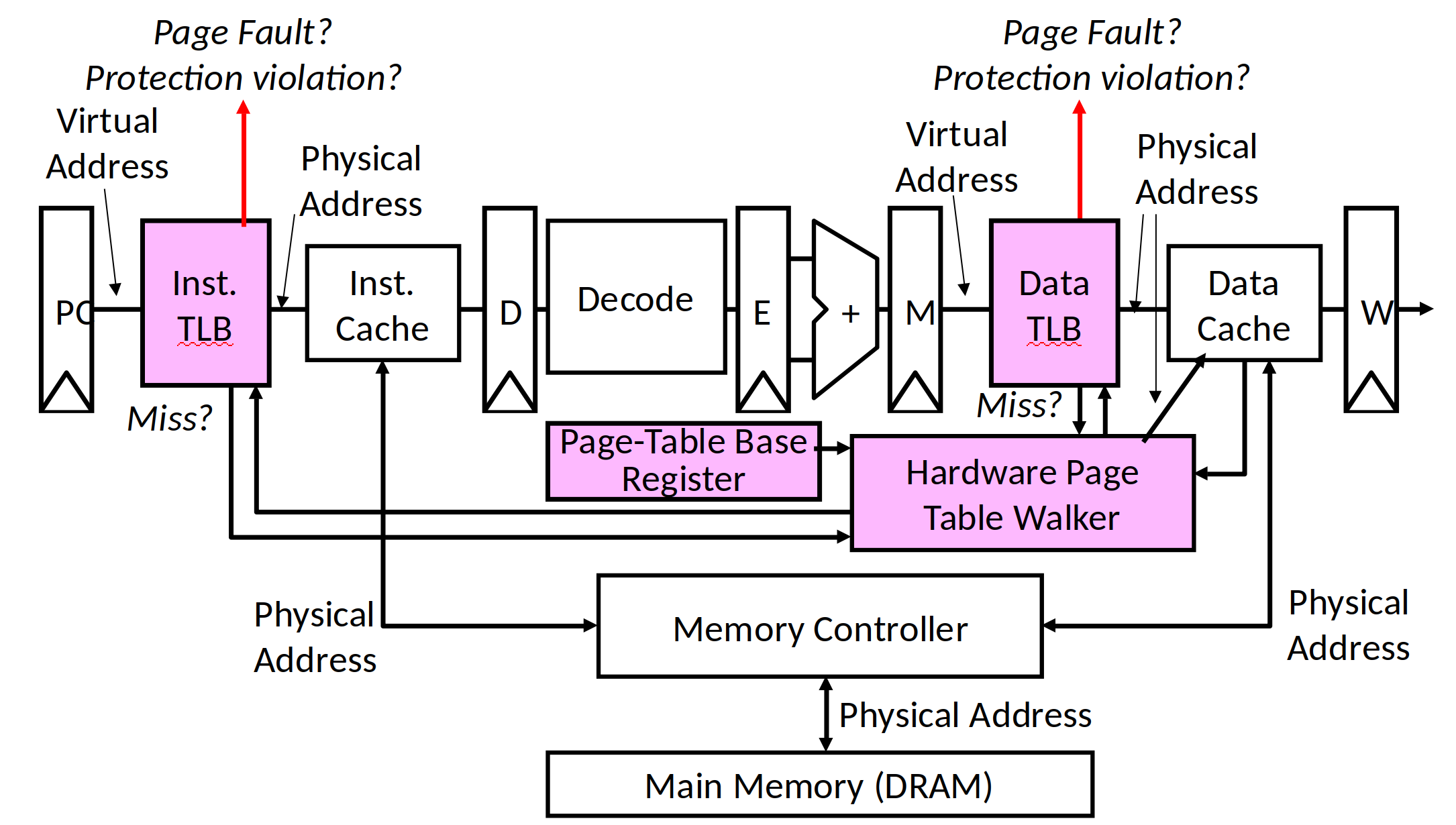

隔离机制 -- 主要的隔离方法 -- 虚拟内存

隔离机制 -- 主要的隔离方法 -- 特权模式

  • CPU 硬件中的特权模式
    • 防止应用程序访问设备和敏感的 CPU 寄存器
      • 地址空间配置寄存器
      • 关机相关的指令或寄存器
      • ......

隔离机制 -- 主要的隔离方法 -- 特权模式

  • CPU 硬件支持不同的特权模式
    • Kernel Mode（内核态） vs User Mode（用户态）
    • Kernel Mode 可以执行 User Mode 无法执行的特权操作
      • 访问外设
      • 配置地址空间（虚拟内存）
      • 读/写特殊系统级寄存器
  • OS kernel 运行在 Kernel Mode
  • 应用程序运行在 User Mode
  • 每个重要的微处理器都有类似的用户/内核模式标志

隔离机制 -- 主要的隔离方法 -- 中断/异常机制

  • CPU 硬件支持中断/异常的处理
  • 及时响应和处理应用的异常行为
  • 打断一直占用 CPU 的应用程序
  • 中断是异步发生，是来自处理器外部的 I/O 设备的信号的结果。
    • 硬件中断不是由任何一条专门的 CPU 指令造成，从这个意义上它是异步的。

隔离机制 -- 主要的隔离方法 -- 中断/异常机制

  • 硬件中断/异常的处理程序通常称为中断处理程序（interrupt handle）
    • I/O 设备通过向处理器芯片的一个引脚发信号，并将异常号放到系统总线上，以触发中断；
    • 在当前指令执行完后，处理器从系统总线读取异常号，保存现场，切换到 Kernel Mode；
    • 调用中断处理程序，当中断处理程序完成后，它将控制返回给下一条本来要执行的指令。

隔离机制 -- 主要的隔离方法 -- 中断/异常机制

  • Timer 可以稳定定时地产生中断
    • 防止应用程序死占着 CPU 不放
    • 让 OS kernel 能周期性地进行资源管理

小结

  • 了解计算机硬件与操作系统的关系：接口/边界
  • 了解操作系统与应用程序的关系：接口/边界
  • 了解操作系统如何隔离与限制应用程序
